Welcome Rider
Toute l’équipe d’Atlantis MOTO vous remercie de votre confiance pour avoir choisi nos dispositifs de protection de votre motocyclette. Nous sommes convaincus qu’à partir de maintenant vous prendrez encore plus de plaisir en moto, et ce pas seulement pour la tranquilité de savoir votre véhicule protégé et connecté à vous à tout moment.
Nous vous offrons une série d’outils pratiques pensés pour tous les motards qui feront de votre Atlantis MOTO bien plus qu’un dispositif localisateur GPS. Suivez-nous sur nos réseaux sociaux pour être à jour des actualisations de l’application qui ajouterons de nouvelles fonctionnalités et outils pensée par et pour vous motards.
EN ROUTE !
Quel dispositif Atlantis MOTO possédez-vous?

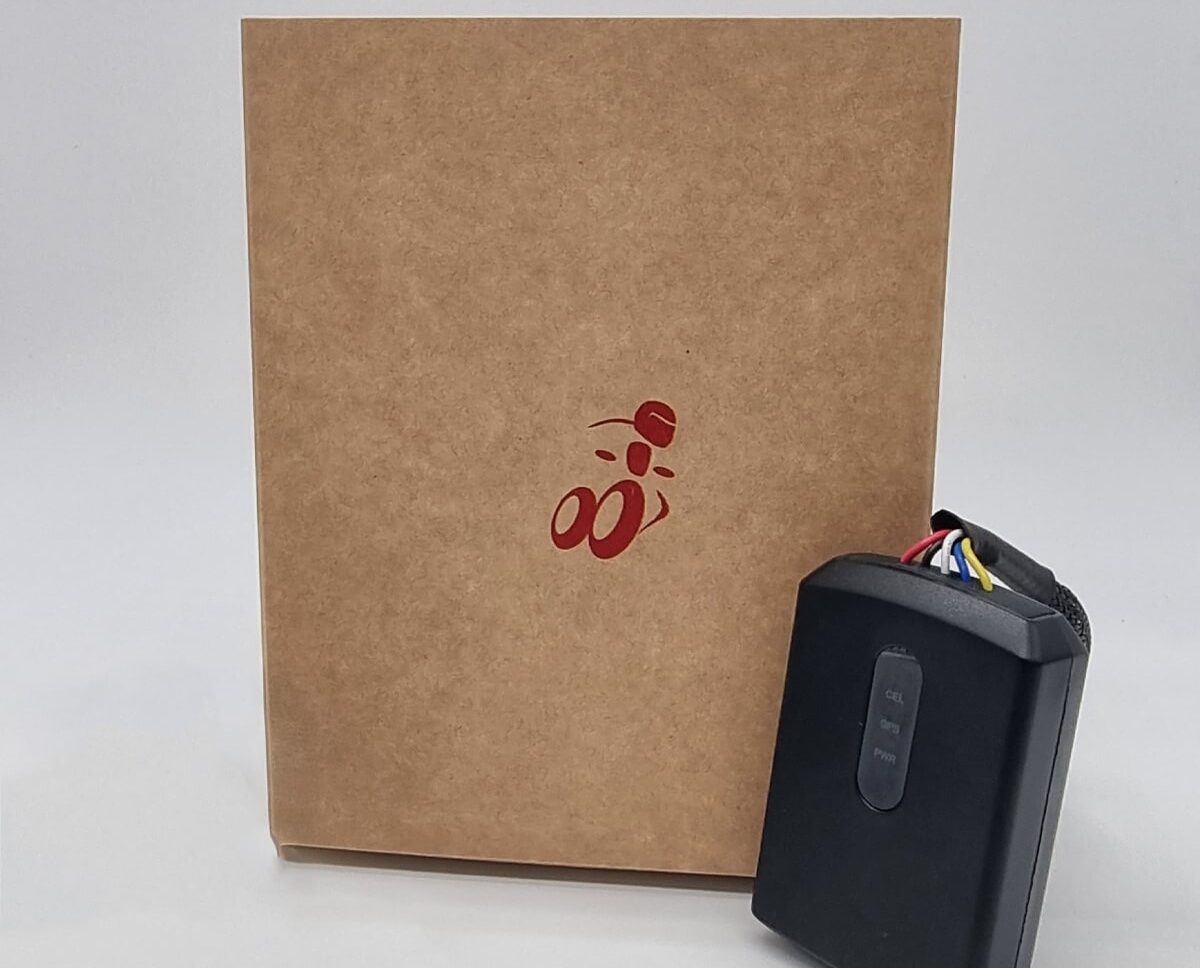

Installation du dispositif Atlantis MOTO MAX
IMPORTANT: Avant d’installer le périphérique, il sera nécessaire l’activer sur votre mobile afin puisse faire des tests pendant l’installation.
App pour portables Android
App pour portables IOS
Cherchez un endroit pour cacher votre Atlantis Moto MAX
Avant de commencer l’installation de votre Atlantis MOTO MAX, vous devrez trouver un endroit où le cacher. Sur l’image suivante, les flèches indiquent les endroits possibles pour votre dispositif.
Vous devrez prendre en compte que le dispositif dispose d'antennes GPS et GSM intégrées. Choisissez un endroit pour votre dispositif en tenant compte des indications suivantes :
- Le côté qui n’a pas d’étiquette ne peut être recouvert d’aucune partie métallique.
- Le côté qui n’a pas d’étiquette doit être orienté vers le haut. Le dispositif admet une inclinaison latérale.
- Il n’est pas recommandé d’installer le dispositif à l’envers (c’est à dire avec le côté sans étiquette orienté vers le bas). Ceci diminue la qualité de réception des satellites et peut engendrer une erreur dans la localisation de la moto.
- N’installez pas le dispositif dans un endroit où il pourrait se mouiller ou non protégé des intempéries.
- N’installez pas votre dispositif près des centrales ou unités de gestion (un minimum de 10 centimètres est requis).
- Ne laissez en aucun cas le dispositif sans fixation (adhésif ou bride)
- Si possible il est recommandé de fixer le dispositif sur une partie du châssis.
Ce côté du dispositif doit être orienté vers le haut et ne doit être couvert par aucune partie métallique
Une fois l’endroit d’installation définitif validé, il vous faudra réaliser trois connexions basiques. Vous aurez besoin d’un Testeur (multimètre) pour vérifier les connexions.
Ne faites pas les vérifications avec une lampe test ou un tournevis testeur, vous pourriez provoquer de graves erreurs dans l'installation électrique de votre moto.
Une fois l’endroit d’installation définitif validé, il vous faudra réaliser trois connexions basiques. Vous aurez besoin d’un Testeur (multimètre) pour vérifier les connexions.

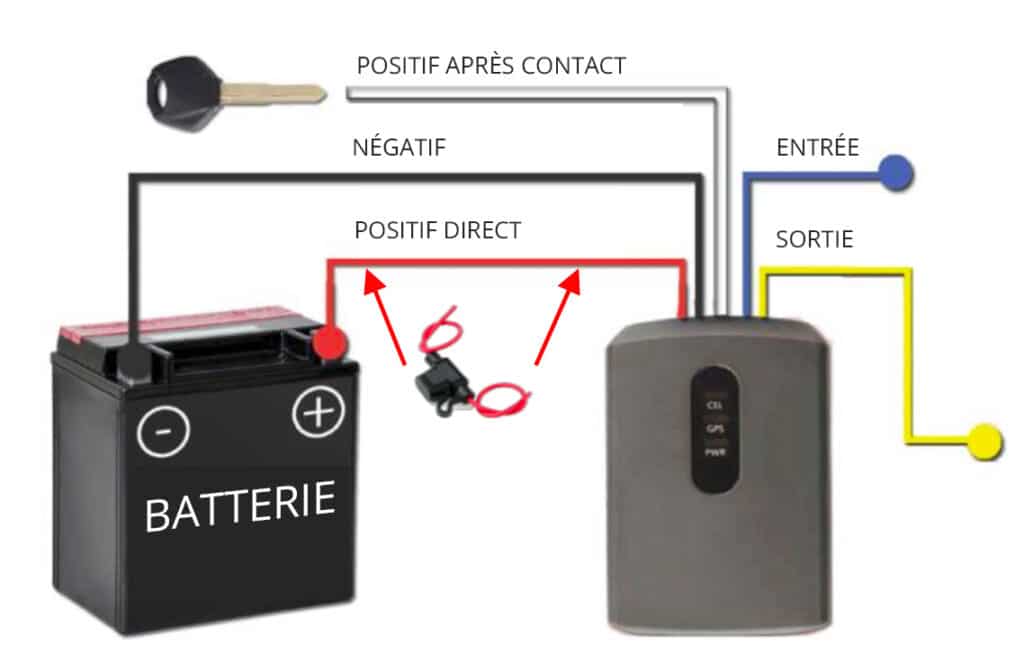

Voici le schéma de connexion de votre Atlantis MOTO MAX
- La longueur des câbles fournis est basée sur la longueur moyenne nécessaire pour l’installation sur tout type de moto
- Vous pouvez couper ou allonger les câbles selon vos besoins
- Soudez et isolez toutes les connexions que vous réalisez
- Utilisez un isolant similaire à celui de l’installation électrique de votre moto pour dissimuler votre dispositif Atlantis MOTO MAX
- Utilisez des connecteurs pour fixer les câbles sur les bornes de la batterie
- Câble Rouge - Ce câble doit être connecté au positif direct
Le signal de positif direct est celui qui est constant à tout moment.
Ne coupez ou n'éliminez pas le porte-fusible préinstallé sur le câble rouge.
- Câble Noir - Ce câble doit être connecté au négatif
- Câble Blanc – Ce câble doit être connecté à un positif après le contact
Le positif de contact se trouve en général sur un des deux câbles de prise d’accessoires de votre moto. Vous pouvez le trouver également sur un des deux câbles de l’ampoule du feu de position ou de la plaque d’immatriculation arrière.
Souhaitez-vous installer un accessoire?
Quel accessoire souhaitez-vous installer?
Installation d'une sirèn
La sirène se connecte à votre dispositif Atlantis MOTO MAX avec deux câbles. Vous pouvez couper ou allonger vos câbles selon vos besoins.
- Câble Noir de la sirène : il se connecte avec le câble jaune de votre dispositif Atlantis MOTO MAX
- Câble Rouge de la sirène : il se connecte avec le câble rouge de votre dispositif Atlantis MOTO MAX.
Installez la sirène en tenant compte des points suivants :
· Éloignez-la le plus possible du dispositif Atlantis Moto MAX
· Évitez qu'il puisse y avoir tout contact avec de l'eau
· Ne laissez en aucun cas le dispositif sans fixation (adhésif ou bride)
Souhaitez-vous installer un autre dispositif?
Installation du détecteur de chute
Le module de détection de chute se connecte à votre système Atlantis MOTO MAX par deux câbles :
- Câble bleu du détecteur : Connecter avec le câble bleu de votre Atlantis MOTO MAX
- Câble noir du détecteur : connecter au négatif de la batterie (la masse)
Le placement final du capteur de collision sur la moto varie en fonction du module que vous avez choisi au moment de l’achat, qui peut être de 45º ou 60º. Dans certains cas, il doit TOUJOURS être situé sur l’axe central imaginaire de la moto. Dans le cas contraire, le capteur peut subir des variations d’inclinaison, l’amenant à ne pas détecter une chute.
Module - capteur 45º
Disposez le capteur de détection de chute en prenant compte des indications suivantes :
· Fixer le fermement au châssis ou à une partie fixe de la moto (avec un adhésif, des brides ou des vis)
· Une fois le module - capteur installé et lorsque la moto est droite, l'image de la moto qui apparait sur l'adhésif doit coïncider avec la position et direction de votre moto.
Module - capteur 60º
Disposez le capteur de détection de chute en prenant compte des indications suivantes :
· Fixer le fermement au châssis ou à une partie fixe de la moto (avec un adhésif, des brides ou des vis)
· Lorsque la moto est droite, la flèche qui apparait sur l'adhésif du module capteur doit pointer vers le sol.
Souhaitez-vous installer un accessoire?
Installation de l'immobilisateur
L’immobilisation de la moto doit se faire en interrompant le signal d’activation du moteur de démarrage Ce signal doit être positif. Il nous faudra pour cela utiliser un relais. Les connexions doivent se réaliser en suivant le schéma de montage suivant :
Consultez votre concessionnaire ou garage avant de couper tout câble du système de démarrage de la moto. Couper ou modifier l'installation électrique de votre moto peut entraîner la perte de la garantie officielle du fabricant. Atlantis Moto ne pourra être porté responsable des coupures de moteur ou des modifications du système de gestion ou démarrage du moteur de la moto pour toute réclamation de la part de l'utilisateur.
- Câble jaune de relais électronique : connecter avec le câble jaune du dispositif Atlantis MOTO MAX
- Câble noir du relais électronique : connecter avec la borne négative de la batterie
Identifier le câble du signal positif qui en appuyant sur le bouton de démarrage active le moteur de démarrage de la moto et le couper.
- Câble rouge du relais électronique : le connecter avec l'extrémité du câble qui, une fois coupé, donne un signal positif lorsque l'on appuie sur le bouton de démarrage.
- Câble vert du relais électronique : le connecter à l'extrémité du câble qui, une fois coupé, ne donne aucun signal lorsque l'on appuie sur le bouton de démarrage
Souhaitez vous installer un autre accessoire?
Installation du dispositif Atlantis MOTO GO!
IMPORTANT: Avant d’installer le périphérique, il sera nécessaire l’activer sur votre mobile afin puisse faire des tests pendant l’installation.
App pour portables Android
App pour portables IOS
Cherchez un endroit pour cacher votre Atlantis MOTO GO!
Avant de commencer l’installation de votre Atlantis MOTO GO!, vous devrez trouver un endroit où le cacher. Sur l’image suivante, les flèches indiquent les endroits possibles pour votre dispositif.
Vous devrez prendre en compte que le dispositif dispose d'antennes GPS et GSM intégrées. Choisissez un endroit pour votre dispositif en tenant compte des indications suivantes :
- Le côté qui n’a pas d’étiquette ne peut être recouvert d’aucune partie métallique.
- Le côté qui n’a pas d’étiquette doit être orienté vers le haut. Le dispositif admet une inclinaison latérale.
- Il n’est pas recommandé d’installer le dispositif à l’envers (c’est à dire avec le côté sans étiquette orienté vers le bas). Ceci diminue la qualité de réception des satellites et peut engendrer une erreur dans la localisation de la moto.
- N’installez pas le dispositif dans un endroit où il pourrait se mouiller ou non protégé des intempéries.
- N’installez pas votre dispositif près des centrales ou unités de gestion (un minimum de 10 centimètres est requis).
- Ne laissez en aucun cas le dispositif sans fixation (adhésif ou bride)
- Si possible il est recommandé de fixer le dispositif sur une partie du châssis.
Ce côté du dispositif doit être orienté vers le haut et ne doit être couvert par aucune partie métallique
Une fois l’endroit d’installation définitif validé, il vous faudra réaliser trois connexions basiques. Vous aurez besoin d’un Testeur (multimètre) pour vérifier les connexions.
Ne faites pas les vérifications avec une lampe test ou un tournevis testeur, vous pourriez provoquer de graves erreurs dans l'installation électrique de votre moto.
Voici le schéma de connexion de votre Atlantis MOTO GO!
- La longueur des câbles fournis est basée sur la longueur moyenne nécessaire pour l’installation sur tout type de moto
- Vous pouvez couper ou allonger les câbles selon vos besoins
- Soudez et isolez toutes les connexions que vous réalisez
- Utilisez un isolant similaire à celui de l’installation électrique de votre moto pour dissimuler votre dispositif Atlantis MOTO GO!
- Utilisez des connecteurs pour fixer les câbles sur les bornes de la batterie
- Câble ROUGE - Ce câble doit être connecté au positif direct
Le signal de positif direct est celui qui est constant à tout moment.
Ne coupez ou n'éliminez pas le porte-fusible préinstallé sur le câble rouge.
- Câble NOIR - Ce câble doit être connecté au négatif
- Câble Orange - Ce câble doit être connecté à un positif après le contact
Le positif de contact se trouve en général sur un des deux câbles de prise d’accessoires de votre moto. Vous pouvez le trouver également sur un des deux câbles de l’ampoule du feu de position ou de la plaque d’immatriculation arrière.
ATTENTION! Une fois toutes les connexions électriques effectuées, vous devez activer la batterie de secours interne. Pour ce faire, vous devez retirer le capot supérieur et placer l’interrupteur de gestion de la batterie en position ON.
Souhaitez-vous installer un accessoire?
Quel accessoire souhaitez-vous installer?
Installation d'une sirèn
La sirène se connecte à votre dispositif Atlantis MOTO GO! avec deux câbles. Vous pouvez couper ou allonger vos câbles selon vos besoins.
- Câble NOIR de la sirène : il se connecte avec le câble jaune de votre dispositif Atlantis Moto GO!
- Câble ROUGE de la sirène : il se connecte avec le câble rouge de votre dispositif Atlantis Moto GO!
Installez la sirène en tenant compte des points suivants:
· Éloignez-la le plus possible du dispositif Atlantis MOTO GO!
· Évitez qu'il puisse y avoir tout contact avec de l'eau
· Ne laissez en aucun cas le dispositif sans fixation (adhésif ou bride)
Souhaitez-vous installer un autre dispositif?
Installation de l'immobilisateur
L’immobilisation de la moto doit se faire en interrompant le signal d’activation du moteur de démarrage Ce signal doit être positif. Il nous faudra pour cela utiliser un relais. Les connexions doivent se réaliser en suivant le schéma de montage suivant :
Consultez votre concessionnaire ou garage avant de couper tout câble du système de démarrage de la moto. Couper ou modifier l'installation électrique de votre moto peut entraîner la perte de la garantie officielle du fabricant. Atlantis Moto ne pourra être porté responsable des coupures de moteur ou des modifications du système de gestion ou démarrage du moteur de la moto pour toute réclamation de la part de l'utilisateur.
- Câble jaune de relais électronique : connecter avec le câble jaune du dispositif AtlantisMOTO GO!
- Câble noir du relais électronique : connecter avec la borne négative de la batterie
Identifier le câble du signal positif qui en appuyant sur le bouton de démarrage active le moteur de démarrage de la moto et le couper.
- Câble rouge du relais électronique : le connecter avec l'extrémité du câble qui, une fois coupé, donne un signal positif lorsque l'on appuie sur le bouton de démarrage.
- Câble vert du relais électronique : le connecter à l'extrémité du câble qui, une fois coupé, ne donne aucun signal lorsque l'on appuie sur le bouton de démarrage
Souhaitez vous installer un autre accessoire?
Téléchargement de l'Application
Pour connecter votre dispositif à votre moto vous devez télécharger l’application d’Atlantis MOTO disponible depuis les liens suivants :
App pour portables Android
App pour portables IOS
Création de compte et configuration de l'application
Une fois l’App Atlantis MOTO téléchargée sur votre téléphone, accédez à l’application pour enregistrer votre dispositif et créer votre compte.
